La mayoría de los electricistas sabemos que el conductor PE es como mínimo de 2,5mm2.
Pero en todos los casos dicho conductor tendrá esa sección?
Y la respuesta es que NO.
El conductor PE y el cable PAT tendrán su sección en base a dos consideraciones:
a) Las secciones mínimas.
b) La sección nominal mínima según la Tabla 770.14.I (para viviendas).
Pero antes de ahondar en este tema, tenemos primero que comprender que diferencia hay entre los conductores PE y el cable PAT.

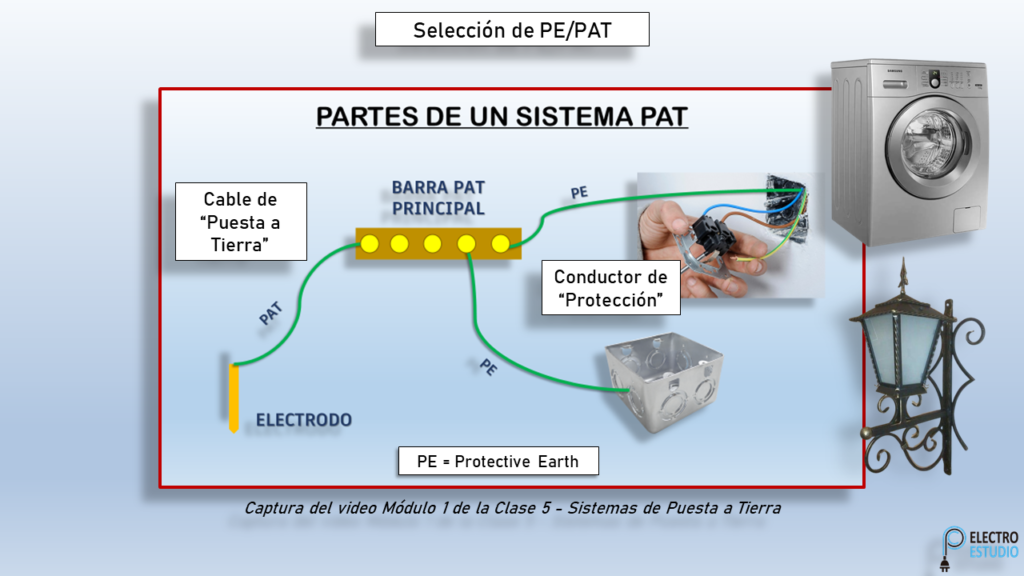

Como se aprecia en la imagen de arriba, un sistema de puesta a tierra está formado por 3 partes bien diferenciadas. Estas partes son:
-El (o los) electrodo de puesta a tierra.
-La barra de Puesta a Tierra Principal.
-Las masas de la instalación.
Entonces los conductores PE y PAT tiene la función de interconectar dichas partes.
El «Cable de Puesta a Tierra» (Cpat) tiene la función de interconectar el electrodo con la Barra PAT principal.
Los conductores de Protección (CPE) tienen la función de interconectar la barra PAT principal con las masas de la instalación.
De esta manera las masas quedan interconectadas lo el electrodo.

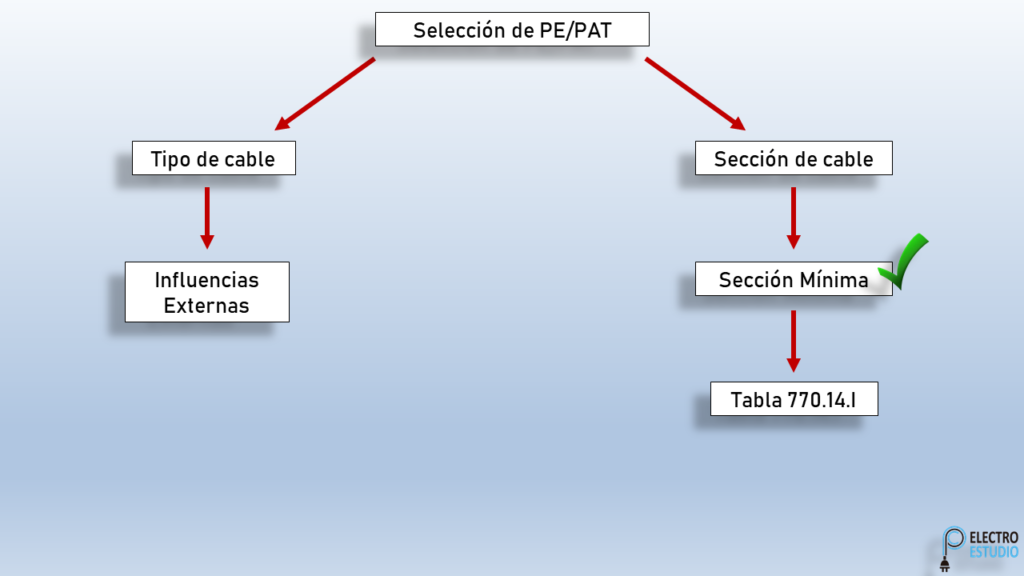

Ahora, que ya sabemos que función cumple cada cable, el paso siguiente es seguir un procedimiento de selección que tiene 2 pasos.

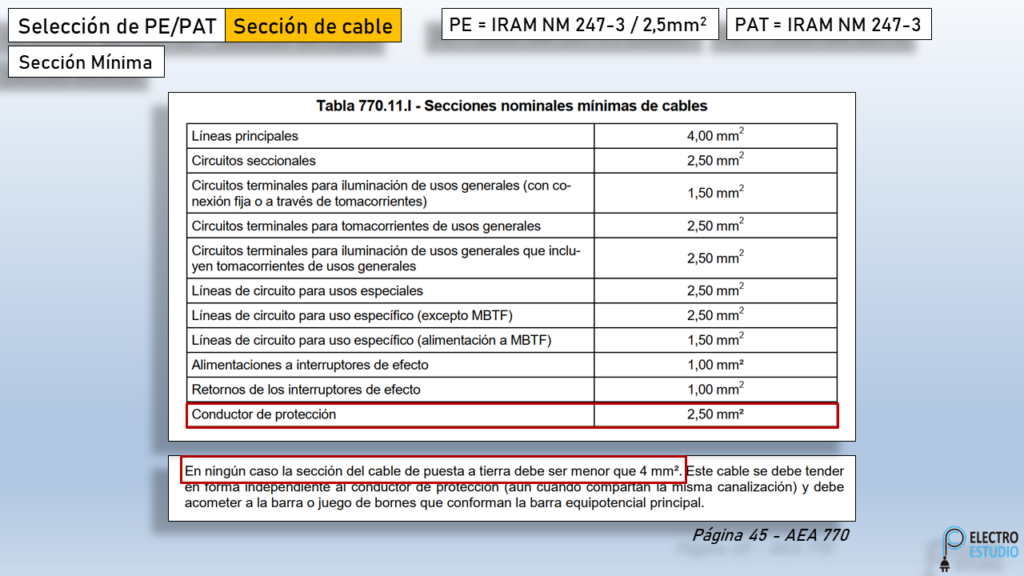

Primero pasamos por la tabla de «secciones mínimas» (Tabla 770.11.I).
Y luego pasamos por la Tabla 770.14.I
Podemos ver que las secciones mínimas de los Conductores PE es de 2,5mm y la sección mínima del Cable PAT es de 4mm.

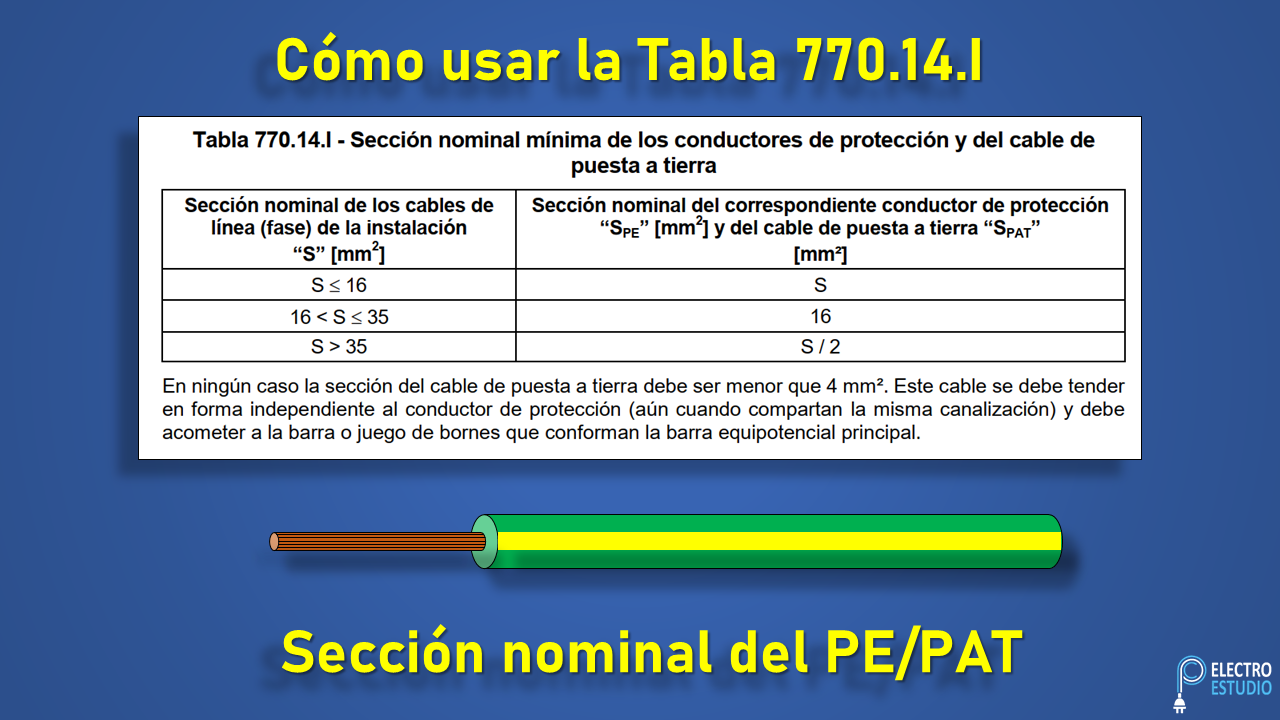

Una vez obtenidas las secciones mínimas el ultimo pasa es ver la Tabla 770.14.I que se llama
«Sección nominal mínima de los conductores de protección y del cable de puesta a tierra»
En el minuto 3:40 del video, te explico en detalle como se usa esta tabla:
Si ya viste el video, te queda claro que hay 3 reglas para obtener el valor final de los conductores de tierra (PE y PAT).
Estas reglas son:

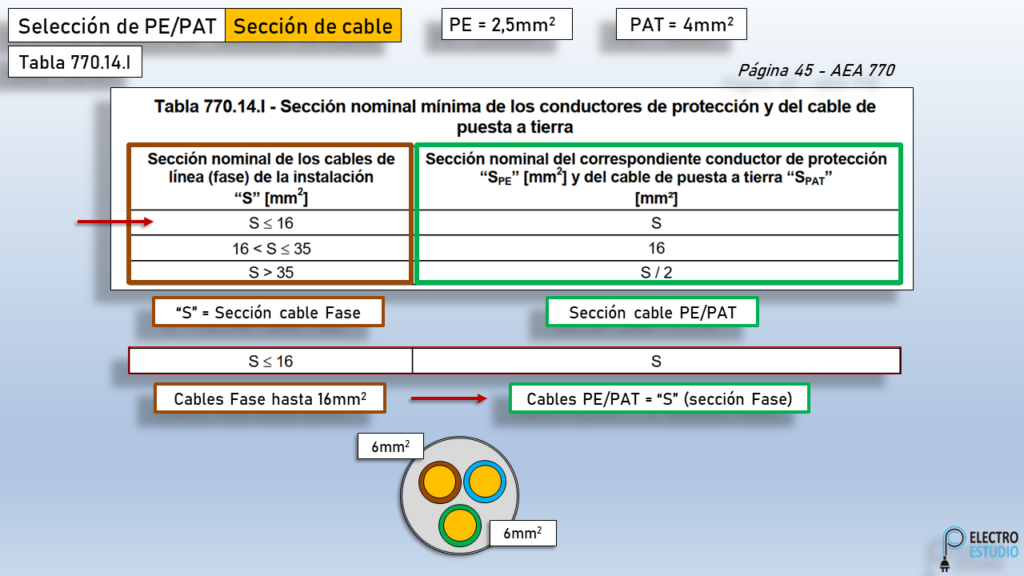

1) Si el cable Fase tiene una sección de hasta 16mm, entonces la sección del cable PE/PAT tendrá «la misma sección que la fase».
2) Si el cable Fase tiene una sección de 25mm o de 35mm, entonces la sección del cable PE/PAT será «de 16mm».

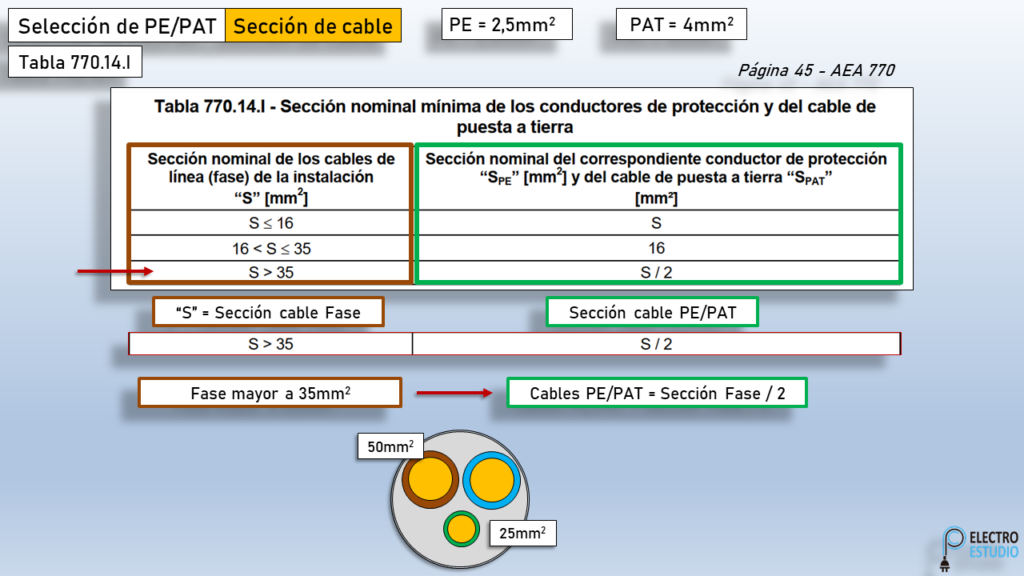

3) Si el cable Fase tiene una sección mayor a 35mm, entonces la sección del cable PE/PAT será de «la mitad del cable fase».
Por último, la sección de los cables PE/PAT deben cumplir con las dos reglas mencionadas al inicio. Es decir, deben cumplir con la regla de «sección mínima» y también con las reglas de la Tabla 770.14.I
Para más información se puede leer la subclásula 770.14.4 Características del sistema de puesta a tierra
